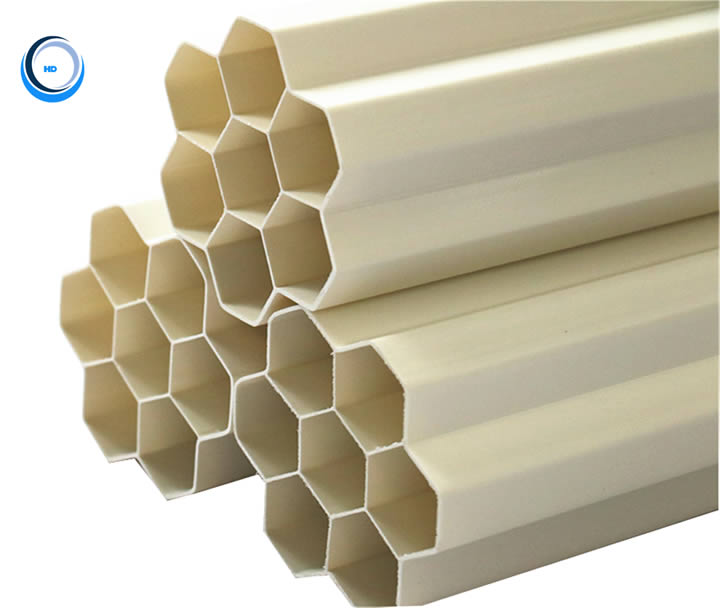

华邑PVC多孔通信管道系列采用聚氯乙烯为主要材料，具有提高工效、节约成本、方便安装、稳妥可靠等明显的优点，有效保障了地下通信电缆的穿导、隔离和保护。目前，华邑PVC多孔通信管道系列有多种规格的蜂窝管和栅格管，能充分满足地下通信管道的应用需求。
性能与优势：
实用耐用：
规格齐全：多种规格，孔数，满足实际操作中的多种需求；
材料实用：采用PVC工程塑料，耐腐蚀性强，电绝缘性好，有效屏蔽信号，长期保证电力及通信工程的稳定性；
强度高：可抗外力影响，有效保护光、电缆；
环保技术：使用华迪独有“稳净”配方，品质稳定，环保无毒。
利于施工：
结构创新：内孔近似方格形，有效空间大，便于光、缆穿放；
紧凑管位：管位结构紧凑，路面开挖较小，有效节省城市地下管位资源；
韧性好：施工中可自由玩去，碰到障碍或交越其他管线时能轻松避开；
一体化结构：一管多孔，一次性铺设穿缆，施工方便快捷，节省工期。
应用范围：
Ø 市政建设中电信电力建设工程电缆铺设；
Ø 交通运输中的公路工程；
Ø 桥梁工程、机场工程、地铁工程、码头工程等电缆的地下埋设；
Ø 光纤通信、优先电视、多媒体传输等基础通信工程电缆建设。
产品性能
| 类 别 | 项目名称 | 技术要求 | |
|
机械物理性能 |
拉升屈服强度 | ≥30Mpa | |
| 抗压强度（用于栅格式管） | P=F/S;P≥600Kpa | ||
|
抗压性能 |
管材刚度（用于蜂窝式管） | PS=F/(∆Y.L);PS≥2000Kpa | |
| 扁平试压（用于两种管） | 垂直方向加压至截面高度75%卸荷，无破裂 | ||
| 落锤冲击 | 取10根式样按5.3.3试验后至少应有9根无破损或裂纹 | ||
| 坠落试验 | 式样按5.3.4试验后用应无破损或破裂 | ||
| 静摩擦系数 | ≤0.35 | ||
| 环境性能 | 维卡软化温度 | ≥79℃ | |
|
密封性能 |
纵向回缩率 | ≤5% | |
| 连接密封性 | 按5.5试验加压至50kpa 24h试验后无渗漏 | ||
产品规格
| 蜂窝管规格标称值 | |||||
| 型 号 | 内孔尺寸d | 内壁厚C | 外壁厚C2 | 宽度L1 | 宽度L2 |
| SVFY28*3 | 28 | - | - | - | - |
| SVFY32*3 | 32 | - | - | - | - |
| SVFY28*5 | 28 | - | - | - | - |
| SVFY32*5 | 32 | ≥1.8 | ≥2.4 | ≤110 | ≤110 |
| SVFY28*7 | 27.5 | - | - | - | - |
| SVFY32*7 | 32 | - | - | - | - |
| 注：蜂窝管的内孔尺寸是指正六边形的内切圆直径 | |||||
| 栅格管规格标称值 | |||||
| 型 号 | 内孔尺寸d | 内壁厚C2 | 外壁厚C2 | 宽度L1 | 宽度L2 |
| SVSY28*3 | 28 | ≥1.6 | ≥2.2 | - | - |
| SVSY42*4 | 42 | ≥2.2 | ≥2.2 | - | - |
| SVSY48*4 | 48 | ≥2.6 | ≥2.2 | - | - |
| SVSY28*6 | 28 | ≥1.6 | ≥2.2 | ≤110 | ≤110 |
| SVSY33*6 | 33 | ≥1.8 | ≥2.2 | - | - |
| SVSY28*9 | 28 | ≥1.6 | ≥2.2 | - | - |
| SVSY33*9 | 33 | ≥1.8 | ≥2.2 | - | - |
|
注：栅格管的内孔尺寸是指正方向的内切圆直径 |
|||||
